IRF stacking fiziksel ve donanımsal yedeklilik yanında tek bir ip üzerinden cihazların yönetiminin yapılmasını sağlar.
Üzerinde 10 GB modüller takılı olan 3 adet HP switch üzerinde nasıl irf konfigürasyonu yapılacağından bahsedeceğim.
* 1. switch üzerinde
irf domain 1
* 2. switch üzerinde
irf member 1 renumber 2
* 3. switch üzerinde
irf member 1 renumber 3
komutlarını çalıştırarak switchlere sıralarını bildirelim.
*1. switch üzerinde 10 GB modülleri pasif hale getirerek gerekli irf komutlarını yazalım, sonra tekrar aktif yapalım ve kaydedelim.
interface Ten-GigabitEthernet1/1/1
shutdown
interface Ten-GigabitEthernet1/1/2
shutdown
irf-port 1/1
port group interface Ten-GigabitEthernet1/1/1 mode normal
irf-port 1/2
port group interface Ten-GigabitEthernet1/1/2 mode normal
interface Ten-GigabitEthernet1/1/1
undo shutdown
interface Ten-GigabitEthernet1/1/2
undo shutdown
save
* 2.switch üzerinde de aynı adımları izleyelim
interface Ten-GigabitEthernet2/1/1
shutdown
interface Ten-GigabitEthernet2/1/2
shutdown
irf-port 2/1
port group interface Ten-GigabitEthernet2/1/1 mode normal
irf-port 2/2
port group interface Ten-GigabitEthernet2/1/2 mode normal
interface Ten-GigabitEthernet2/1/1
undo shutdown
interface Ten-GigabitEthernet2/1/2
undo shutdown
save
* 3.switch üzerinde de aynı şekilde
interface Ten-GigabitEthernet3/1/1
shutdown
interface Ten-GigabitEthernet3/1/2
shutdown
irf-port 3/1
port group interface Ten-GigabitEthernet3/1/1 mode normal
irf-port 3/2
port group interface Ten-GigabitEthernet3/1/2 mode normal
interface Ten-GigabitEthernet3/1/1
undo shutdown
interface Ten-GigabitEthernet3/1/2
undo shutdown
save
* daha sonra 3 switchin hepsinde
irf-port-configuration active
save
komutunu ekleyelim ve kaydedelim.

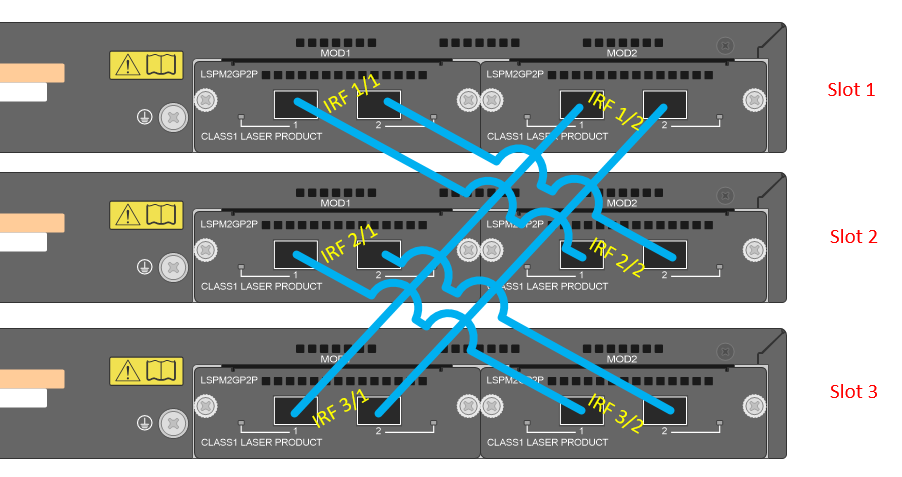

Artık DAC kablolarımızı bağlayabiliriz. Cihazlar kendini reboot edecektir ve açıldıklarında tek bir cihaz gibi davranacaklardır.
